Technische Daten, Baugruppen, Entwicklungsgeschichte

Technische Daten

• Typ: Boden-zu-Luft Lenkflugkörper
• Reichweite: 6000m
• Dienstgipfelhöhe: 3000m
• Geschwindigkeit LFK: 600m/sek
• Gefechtskopf: 400 g
• Zünder: Aufschlagzünder, Hartzielsensor, Selbstzerlegungszünder
• Selbstzerlegung: ca. 17. sek
• Lenksystem: IR. und UV. Suchkopf, dual-spektral passiv
• Lenkverfahren: Proportionalnavigation, Rosetten-Abtastverfahren
• Triebwerk: Feststoftfriebwerk mit Ausstoßstufe
• IF/UV-Störquellen: IR-Täuschkörper

Darstellung: Rosetten abtastverfahren

Darstellung: Proportionalnavigation

• Öffnungswinkel Sucher: 10 Grad
• Blickwinkelsucher: 40 Grad
• Gewicht (alle Baugruppen): 17 Kg
• Länge 1,5m
• Vorfeldsicherheit: 50 m

Hauptbaugruppen

• Startgerät
• Lenkflugkörper

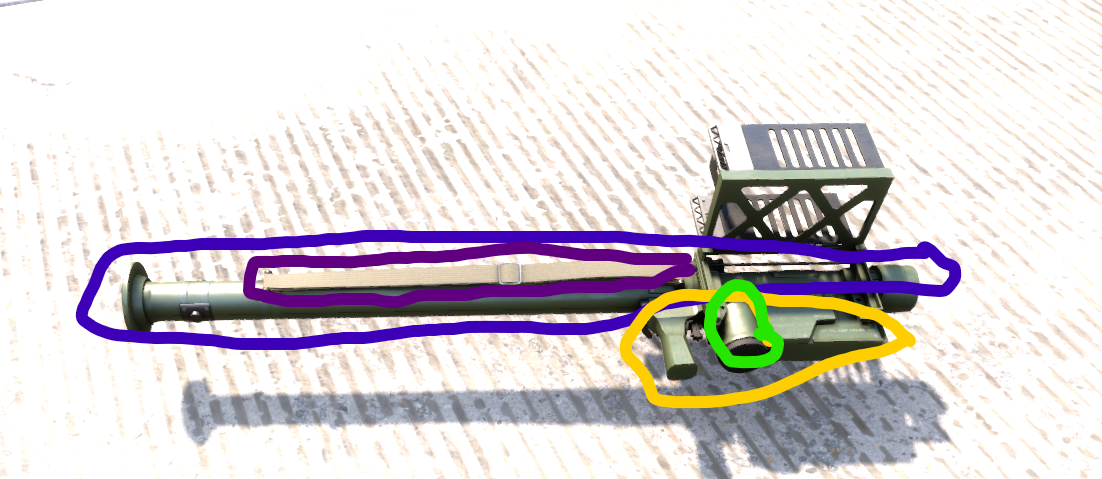

Baugruppen des Startgeräts

• Startrohr (Blau)
• Griffstück (Gelb)
• Batterie-/Gaselement (Grün)
• Visiereinrichtung
• Tragegurt (Lila)

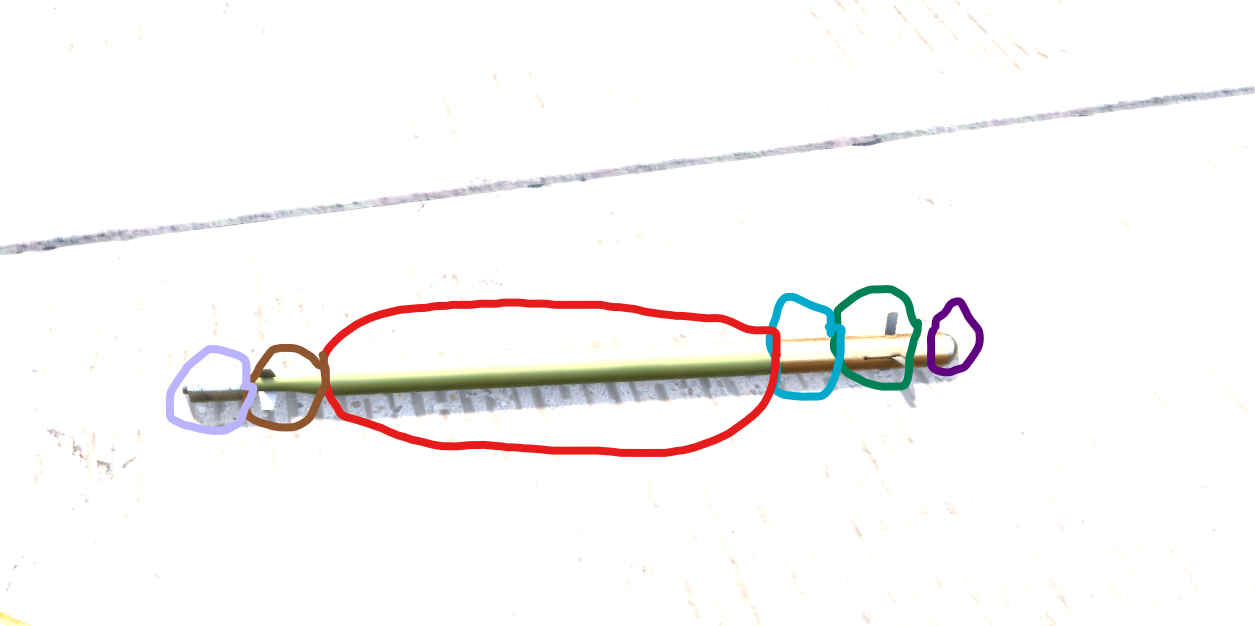

Baugruppen des Lenkflugkörpers

• Steuerbaugruppe (Lila)
• Lenkbaugruppe (Grün)
• Gefechtskopf ( Blau)
• Flossenleitwerk (Braun)
• Starttriebwerk ( Violett)
• Marschtriebwerk (Rot)

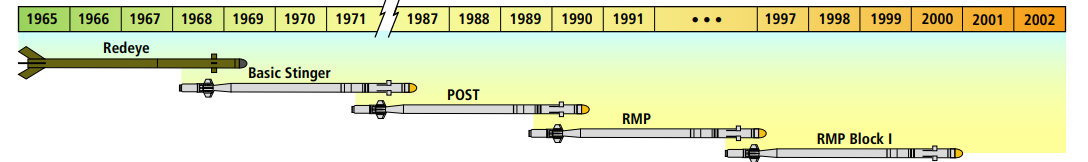

Entwicklungsgeschichte
